日本SMC氣爪供應

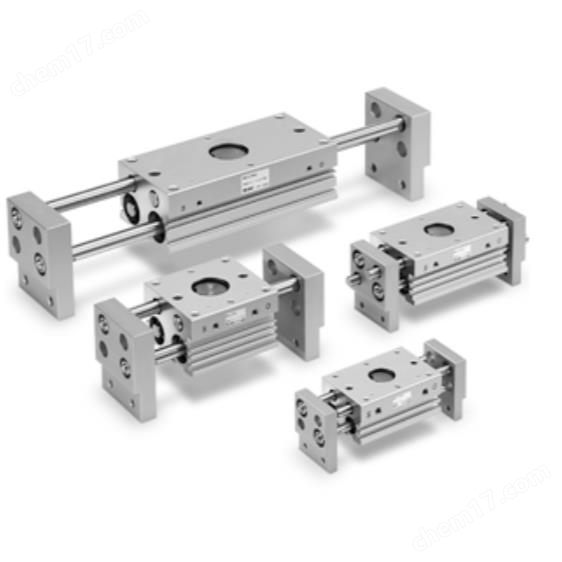

 描述 MHL2-Z 系列 平行開閉型氣爪/寬型

●追加缸徑Φ32, Φ40   [New]

●輕量 重量多減輕10%：585g →525g

  通過主體、內部結構的變化使重量減輕

●追加耐粉塵環境型（訂制規格：-X85, -X86□）

●追加帶閉時寬度調整用的調整螺釘（訂制規格：-X28）

字段描述字段取值取值描述

手指數 2 2爪

缸徑 20 20mm

通口螺紋的種類 - M螺紋(Φ10~Φ25),Rc(Φ32~Φ40)

動作方式 D 雙作用

開閉行程 - Φ10:20mm,Φ16:30mm,Φ20:40mm,Φ25:50mm,Φ32:70mm,Φ40:100mm

磁性開關型號 M9N 無觸點磁性開關, 直接出線式, 帶指示燈, 3線式(NPN), 橫引出, 導線長0.5m, 適用電壓：DC5V,12V,24V(DC4.5~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性

字段描述取值描述

使用流體 空氣

手指開閉通口 M5X0.8

低使用圧力 [MPa] 0.1 MPa

高使用圧力 [MPa] 0.6 MPa

環境溫度 -10～60℃

給油 不給油式

主體材質 鋁合金

材質（活塞） 鋁合金

手指材質 鋁合金

重復精度 ±0.1 mm

高使用頻率 60 c.p.m.

內徑夾持力 74 N
