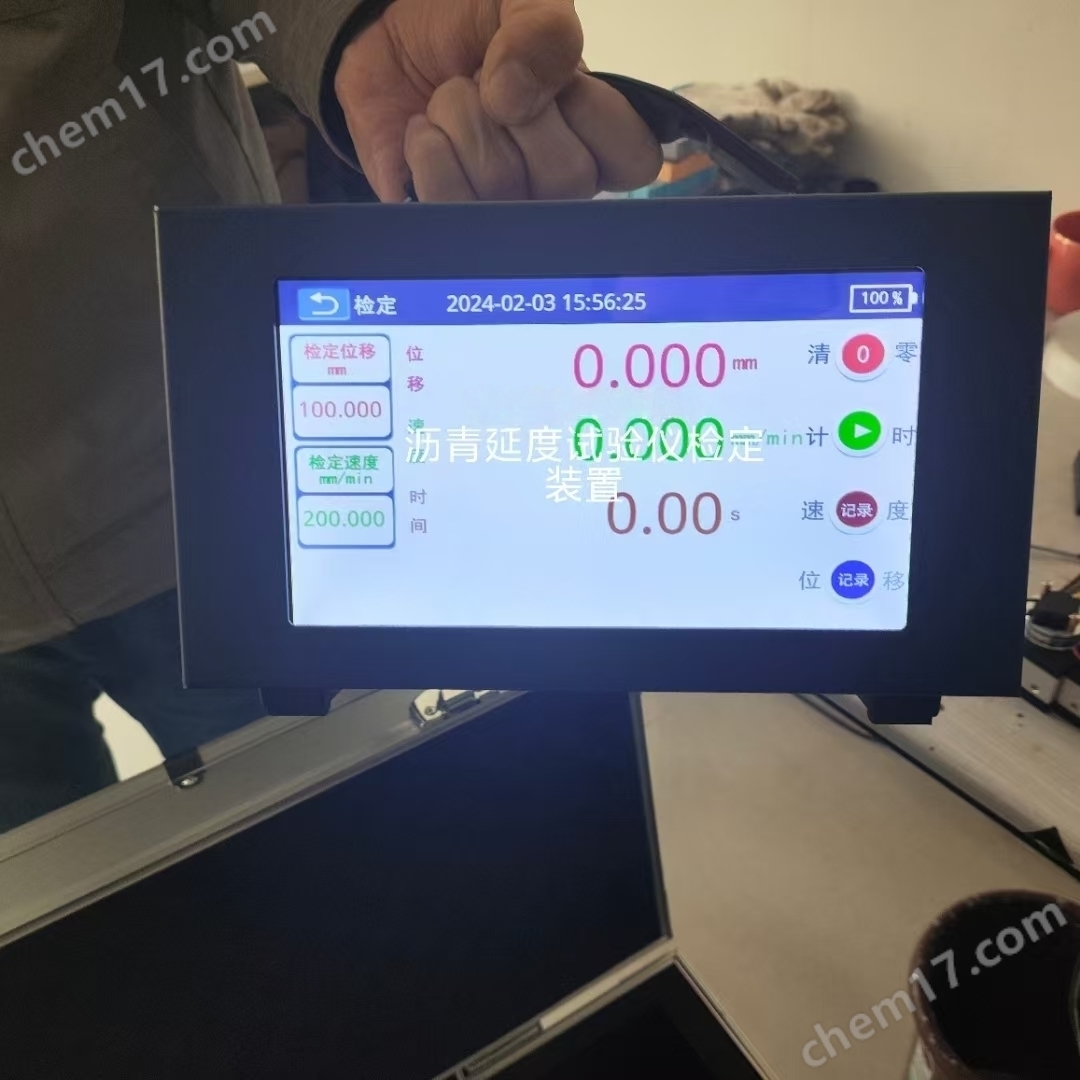

JW-YDY型瀝青延度試驗儀檢定裝置
瀝青延度試驗儀檢定裝置主要用于校準延度儀的拉伸速度、延伸長度等關鍵參數，確保試驗數據準確。以下是常見的檢定裝置及工作原理：
一、拉伸速度檢定裝置
1. 標準速度傳感器+計時裝置
• 結構組成：高精度速度傳感器(如光電編碼器、激光多普勒測速儀)、計時模塊、數據采集系統。
• 工作原理：將速度傳感器與延度儀的拉伸裝置直接連接或?qū)?zhǔn)，啟動延度儀后，傳感器實時采集拉伸位移信號，通過計時模塊計算單位時間內的位移量(即速度)，與延度儀設定的速度(如5cm/min)對比，誤差應≤±5%。
二、延伸長度檢定裝置
1. 標準刻度尺+光學定位系統
• 結構組成：高精度刻度尺(分辨率≤0.1mm)、光學攝像頭或激光測距儀、定位支架。
• 工作原理：在延度儀拉伸路徑旁固定標準刻度尺，試驗時通過光學系統實時捕捉試件端點的位移，記錄延伸長度。檢定裝置的刻度尺需經計量機構校準，確保測量值與延度儀顯示值的誤差≤±1mm。
三、溫度控制檢定裝置
1. 標準溫度計+恒溫槽校準系統
• 結構組成：二等標準水銀溫度計(或鉑電阻溫度計)、恒溫槽、溫度采集儀。
• 工作原理：將標準溫度計插入延度儀的水浴槽中，與設備自帶的溫度傳感器同步測量水溫。恒溫槽用于模擬不同試驗溫度(如15℃、25℃)，檢定裝置需確保水浴溫度均勻性≤±0.5℃，控溫精度≤±0.1℃。
四、自動化綜合檢定裝置
1. 多參數集成檢定系統
• 結構組成：計算機控制單元、標準速度傳感器、激光測距模塊、溫度傳感器陣列、數據處理軟件。
• 工作原理：通過軟件設定檢定程序，自動控制延度儀運行，同步采集速度、長度、溫度數據，生成校準報告。例如：
? 拉伸速度檢定：在100mm行程內，傳感器每0.1秒記錄一次位移，計算平均速度；
? 延伸長度檢定：激光測距儀實時掃描試件端點，誤差自動修正；
? 溫度檢定：多點傳感器監測水浴不同位置，確保溫度均勻性。
五、輔助檢定工具
• 秒表+標尺人工校準：用于簡易檢定，通過秒表計時1分鐘，測量拉伸位移是否符合5cm/min的標準，配合高精度標尺讀取長度誤差。
• 砝碼加載裝置：用于檢定延度儀的負載能力(如試件重量對拉伸的影響)，通過砝碼模擬試件重量，驗證拉伸系統的穩定性。
檢定要點
• 檢定前需確保延度儀安裝水平，拉伸導軌無卡頓；
• 速度和長度檢定需在空載和加載(模擬試件)狀態下分別進行；
• 溫度檢定需在水浴恒溫30分鐘后開始，避免溫度波動影響結果。
通過上述裝置可全面校準延度儀的性能，確保瀝青延度試驗符合《公路工程瀝青及瀝青混合料試驗規程》(JTG E20)等標準要求。
