TIME1100 北京時代全數字化超聲波探傷儀
- 公司名稱 河南嘉宸儀器設備有限公司
- 品牌 TIME/北京時代
- 型號 TIME1100
- 產地 北京
- 廠商性質 經銷商
- 更新時間 2025/6/22 17:40:25
- 訪問次數 29
聯系方式：陳薇15638801711 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 價格區間 | 面議 |
|---|---|---|---|
| 儀器種類 | 數字式 | 應用領域 | 能源,包裝/造紙/印刷,汽車及零部件,電氣 |

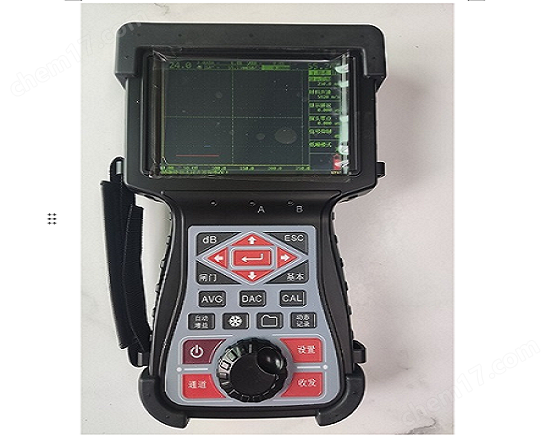

TIME1100北京時代全數字化超聲波探傷儀
采用高亮彩色VGA（640x480）TFT液晶顯示屏
屏幕分辨率更高，圖形更細膩，信息更豐富
兩個獨立的測量閘門，可以測量每個閘門的聲程、深度、投影、當量等參數，還能測量?jī)砷l門之差
波形凍結功能包括峰值顯示、波形比較、波形包絡等功能，還具有定時釋放能力，大大方便用戶操作。
包括四個國內主要探傷標準
可直接通過選取標準、試塊、探傷等級自動設置DAC曲線的三線偏移量
兩點校準和斜探頭K值校準功能；中文、英文支持
TIME1100北京時代全數字化超聲波探傷儀性能特點：
符合歐標En12668-1的標準要求
可配置的方波脈沖發生器
靈敏度余量 大于等于62dB
標準配置及可選件
表1.1 標準配置清單
名 稱 | 數 量 |
主機 | 1臺 |
鋰電池 | 1組 |
外置充電器 （電源適配器3A/9V） | 1只 |
LEMO-Q9探頭連接電纜（Q9-Q9探頭連接電纜） | 1條 |
LEMO-Q6探頭連接電纜（Q9-Q6探頭連接電纜） | 1條 |
產品包裝箱 | 1個 |
頸掛式配帶 | 1條 |
腕帶 | 1條 |
遮光罩 | 1個 |
使用說明書 | 1本 |
直探頭 | φ20 2.5MHz一支 |
斜探頭 | 8×9K2 5MHz一支 |
耦合劑 | 1瓶 |
表1.2 可選件清單
名 稱 | 數 量 |
USB通訊電纜Host | 1條 |
USB通訊電纜Device | 1條 |
U盤 | 1個 |
PC端通訊軟件 | 1套 |
鋰電池 | 1組 |
標準試塊 | 任選 |
表1.3主要技術參數
名 稱 | 技術參數 |
掃描范圍 | 零界面入射~ 5000 |
增益范圍（dB） | 0 ~ 110 |
顯示延遲（μs） | -20 ~ +3400 |
探頭延遲（μs） | -1.000 ~ 750.000 |
聲速（m/s） | 600 ~ 9999 |
TIME1100 全數字化超聲波探傷儀技術參數：
溫度：-10~50℃
濕度：20%～90%RH
電源
聚合物電池2×3.7V 5000mAh
電池工作時間： 不低于8
電池快充時間： 不超過8
電源適配器
適配器輸入： 100-240～50/60Hz
適配器輸出： 9V DC/3 A～4A
外型尺寸和重量
外型尺寸：約300mm×180 mm×58 mm
重量：約1.6Kg
性能特點
顯示
5.7英寸，VGA彩色TFT液晶顯示屏；
可同時顯示5個不同的測量值；
具有豐富實用的波形凍結、峰值、比較、包絡功能；
中文、英文語言選擇；
發射
帶有調節選項的高性能方波脈沖發生器；
脈沖幅度（V）：100-400， 10V步距可調；
脈沖寬度：75、100-500，50ns步距可調；
阻抗匹配（Ω）：50、100、200、500可調；
發射重復頻率(Hz)：10～1000；
工作方式：?jiǎn)翁筋^、雙探頭、透射。
接收
采樣速率：80MHz；
檢波方式：正半波、負半波、全波、射頻；
增益110dB；
增益步距： 0.1、0.2、0.5、1.0、2.0、6.0、12.0dB；
自動增益；
閘門
兩個獨立的測量閘門；
可進行雙閘門操作和測量；
豐富的閘門測量和報警功能；
報警
可設置的多種報警模式的聲、光報警；
閘門進波、失波報警；
數據存儲
具有探傷參數存儲、復制、調出功能；可存儲10個通道；
可為通道增加注釋以方便識別通道；
具有A掃和B掃的波形存儲、回放功能，可存儲5000幅；
可集中編輯參數并與波形同時顯示；
探傷功能
標準動態DAC曲線；
兩個獨立閘門豐富的測量功能；
峰值檢測：實時檢索缺陷最高波，標定缺陷最大值；
缺陷定位：水平位置，深度位置，聲程；
缺陷定量： DAC SL定量方式；
兩點校準及斜探頭校準功能；
具有線性抑制功能，最大抑制為屏高的80%；
通訊
可通過USB與計算機通訊，可將參數、波形、屏幕及文件信息上傳至計算機；
接口
USB OTG端口；RS232；
電源適配器接口。
其他
具有系統參數的加鎖/解鎖功能；
實時時鐘
性能指標
項 目 | 指 標 |
產品信息 | |
產品重量 | 約1.6 |
產品外型尺寸 | 300×180×58（不帶遮光罩） |
工作溫度（℃） | -10～+50 |
存儲溫度（℃） | -20～+60 |
語言 | 英語、中文 |
探頭連接 | LEMO 或BNC |
電池容量（mAh） | 聚合物電池2×3.7V 5000mAh |
電池工作時間 | 不低于8 |
充電時間 | 不超過8 |
電源適配器 | 輸入100-240～50/60Hz 輸出9V DC/3 A～4A |
顯示屏 | 彩色透射式TFT，640x480 |
基本 | |
測量單位 | mm、inch、ms |
掃描范圍 | 零界面入射～5000 |
聲速調節（m/s） | 600～9999 |
探頭延遲 | -1.000～750.000 |
顯示延遲 | -20～+3400 |
工作方式 | 單探頭、雙探頭、透射 |
波形顯示方式 | A掃描顯示 |
脈沖發生器 | |
脈沖形式 | 方波 |
發射電源（V） | 100-400，10V步距可調 |
發射脈寬 | 75、100-500，50ns步距可調 |
探頭阻尼(Ω) | 50、100、200、500 |
發射重復頻率(Hz) | 10～1000 |
接收器 | |
增益（dB） | 0～110 |
總帶寬（MHz） | 0.5~15 |
檢波方式 | 正半波、負半波、全波、射頻 |
垂直線性誤差 | ±2% |
放大器精度（dB） | ±1 |
抑制（%） | 屏高的0～80 |
采樣速率（MHz） | 80 |
發射串?dāng)_抑制（dB） | ≥80 |
發射脈沖后盲區（μs） | ≤10(與發射有關) |
動態范圍（dB） | ≥40 |
瞬時分辨力（dB） | ≥32 |
水平線性誤差 | 不大于全屏寬度的±0.2% |
靈敏度余量 | ≥62dB |
測量及其他 | |
測量閘門 | 2個獨立測量閘門 |
檢測方式 | 邊沿、峰值 |
閘門測量 | 回波的幅值、聲程、深度、投影等 |
凍結 | 凍結方式有：全凍結、峰值、比較、包絡等方式 |
DAC缺陷定量 | 根據缺陷回波和DAC 曲線對缺陷進行評估 |
閘門邏輯 | 關、測量、進波報警、失波報警 |
閘門報警 | 關、即時、保持.2s、保持.5s、保持1s、保持2s、鎖存 |
報警蜂鳴 | 關、開 |
數據管理，通信及打印 | |
數據存儲 | 10個探傷參數通道記錄 |
5000幅波形圖 | |
數據管理 | 實現對通道、波形的存儲、查看、回放操作 |
通信 | 通過USB接口與PC機通信 |
輸出接口 | |
USB OTG接口 | USB2.0 Device 與PC機通訊接口 |
本儀器及本說明書涉及到的超聲波探傷國家標準和行業標準有：
GB/T 12604.1-2005 無損檢測 術語 超聲檢測
JB/T 10061-1999 A型脈沖反射式超聲探傷儀通用技術條件
JJG 746-2004 超聲探傷儀檢定規程
GB/T 11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級
JB/T 4730.3-2005 承壓設備無損檢測 第3部分：超聲檢測
JG/T 203-2007鋼結構超聲波探傷及質量分級法，代替JG/T 3034-1996
SY/T 4109-2005 石油天然氣鋼制管道無損檢測，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
