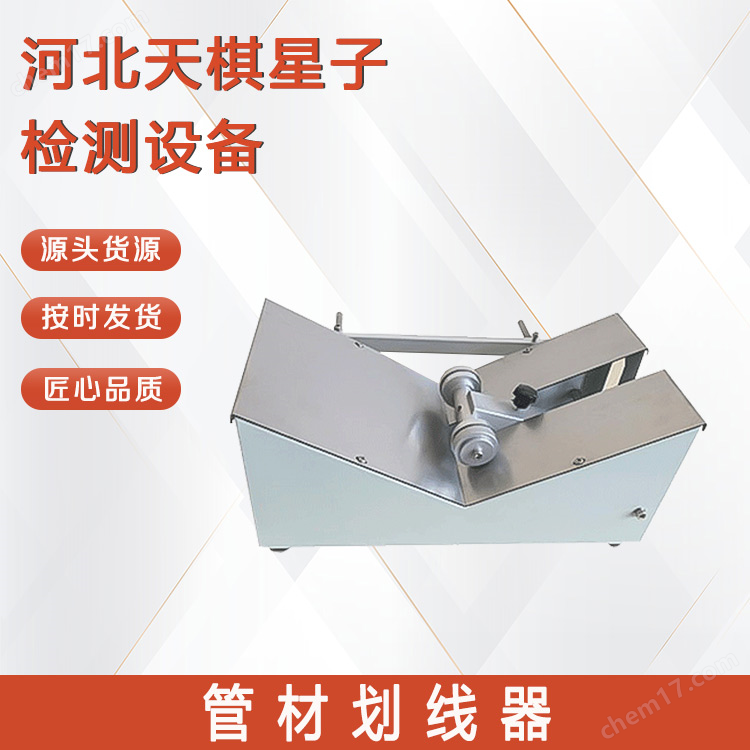

管材划线器-电线电缆详细介绍

一、概述：

管材划线器-电线电缆是一种用于在塑料管材表面J准标记圆周标线的专业设备，主要用于测定管材在高温环境下的纵向回缩率，是塑料管材生产、检测及科研环节的关键工具。符合相关标准：GB/T 6671-2001《热塑性塑料管材 纵向回缩率的测定》。

二、主要技术参数

1、刀片厚度: 2mm。

2、刀片滚轮间距: 100mm+0.1mm。

3、净重: 9KG。

4、毛重: 11.25KG。

三、主要组成部分

1、划线机构：包括刀片（厚度 2mm）、画笔（如 2B 铅笔）、弹性支撑组件（弹簧 + 滑动座）及调节螺杆，可J确调整标线间距（100±0.1mm）。

2、转管组件：由主动辊、从动辊、驱动电机（自动型）组成，通过橡胶辊或 V 型槽支撑管材，确保转动平稳。

3、机架与调节装置：包含可滑动的支撑座、伸缩杆及锁紧螺母，适应不同管径（6-400mm）和长度的管材。

四、试验操作步骤

1、试样准备：截取长度 500±20mm 的管材，清理表面油污。

2、设备调试：将管材置于滚轮上，调整挡板使一端抵紧，松开调节螺杆，将刀片间距设为 100mm 并锁定。

3、划线操作：手动转动管材一周，确保刀片或画笔划出连续闭合的标线。若标线较浅，可重复转动一次。

4、标线测量：在（23±2）℃环境下测量标线间距 L?，J确至 0.25mm。

五、维护与保养

1、日常维护

1.1清洁与润滑：每次使用后清理刀片和滚轮上的碎屑，定期在螺杆、轴承处涂抹锂基润滑脂。1.2刀片检查：观察刀片磨损情况，若出现缺口或钝化需及时更换（建议每 500 次划线更换一次）。1.3电气部件检查：自动型设备需检查电机、控制器线路是否松动，确保接地良好。

2、长期存放

2.1清洁设备后涂抹防锈油，存放于干燥通风处，避免阳光直射。2.2定期通电试运行（每月一次），防止电机和电子元件受潮损坏。

六、装箱清单

1、主机：1台

2、随机附件：1套

3、产品说明书：1份

4、合格证：1份

5、保修卡：1份

要想了解更多产品详细内容，可随时联系河北天棋星子检测设备有限公司工作人员。
