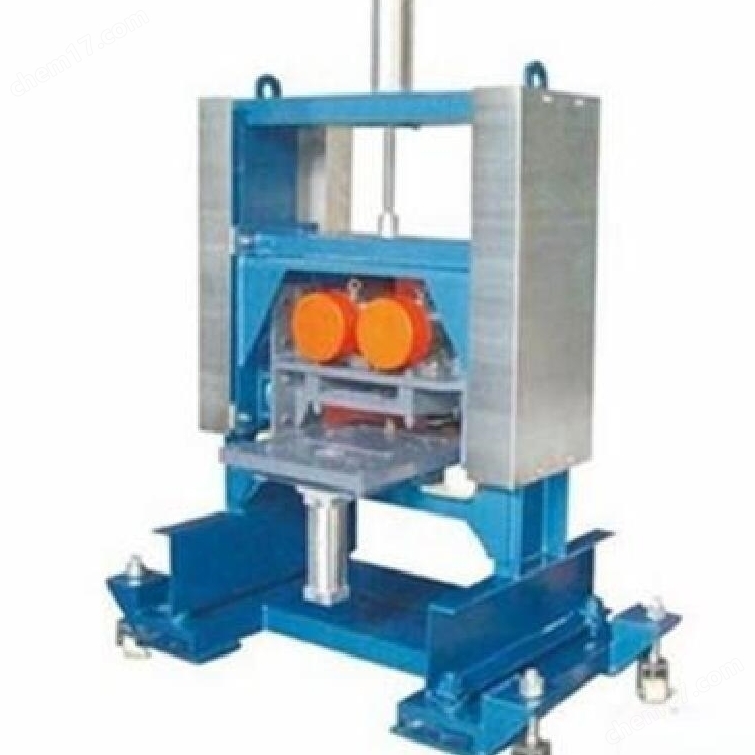

静压法沥青振动压实成型机分体数控 雷韵

SYD-0704沥青振动压实成型机依照《公路沥青路面设计规范 JTG D50-2006》自主研发生产制造的，采用高频振动技术、电器控制技术、机械精加工技术开发的，主要用于沥青混合料振动压实成型，结构型式参照美国进口的振动压实仪。(静压法)

静压法沥青振动压实成型机分体数控 雷韵 【技术参数】

1、振动频率：0～50Hz（可调）

2、振 动 力：0～1000Kg（可调）

3、静 压 力：0～1500Kg（可调）

4、振动时间：0～10分钟（可调）

5、适用试模：标配：300×300×50（100）mm、Φ150×150mm。

   或其它（可选配或订制）

SYD-0704沥青振动压实成型机【仪具与材料】

压力机或带压力表的千斤顶：不小于300KN。

试验室用沥青混合料拌和机：能保住拌合温度并充分拌合均匀，可控制拌合时间，拌和机的容量为10L（小型）或30L（大型）。

脱模器：电动或手动，可无破损地推出圆柱体试件，备有要求尺寸的推出环。

各种试模：包括压头，每种至少3组，由高碳钢或工具钢制成，试模尺寸应保证成型后符合要求试件尺寸的规定。

抗压试验圆柱体试模：采用φ100mm×100mm的试件尺寸时，试模内径与试件直径相同，试模高180mm，上下压头直径100mm，上压头高50mm，下压头高90mm。

三轴试验圆柱体试模：采用φ100mm×200mm的试件尺寸时，内径与试件直径相同，试模高300mm，上下压头直径100mm，上压头高50mm，下压头高90mm，试模也可由一个分成两半的内套和一个圆柱形外套组成。

烘箱：大、中型各一台，装有温度调节器。

台秤、天平或电子称：称量5kg以上的感量不大于1g；称量5kg以下时，用于称量矿料的感量不大于0.5g，用于称量沥青的感量不大于0.1g。

沥青运动粘度测定设备：毛细管粘度计或赛波特粘度计。

插刀或大螺丝刀。

垫块。

温度计：分度为1℃。宜采用有金属插杆的热电偶沥青温度计，金属插杆的长度应不小于300mm，量程0℃~300℃，数字显示或度盘指针的分度0.1℃，且有留置读数功能。

其它：电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸（或普通纸）、胶布、卡尺、秒表、粉笔、棉纱等。

SYD-0704沥青振动压实成型机【目的与适用范围】

本方法规定用静压法制作沥青混合料试件的方法，以供在试验室进行沥青混合料物理力学性质试验。

凡采用静压法制作的试件，有条件时均可用振动压实或搓揉成型设备代替，成型试件以密度达到马歇尔标准击实试件密度100±1℅控制。

沥青混合料试件制作时的试件尺寸应符合试件直径不小于公称最大集料粒径的4倍，试件厚度不小于公称最大集料粒径的1~1.5倍的规定，其矿料规格及试件数量应符合本规程T 0702的规定。
