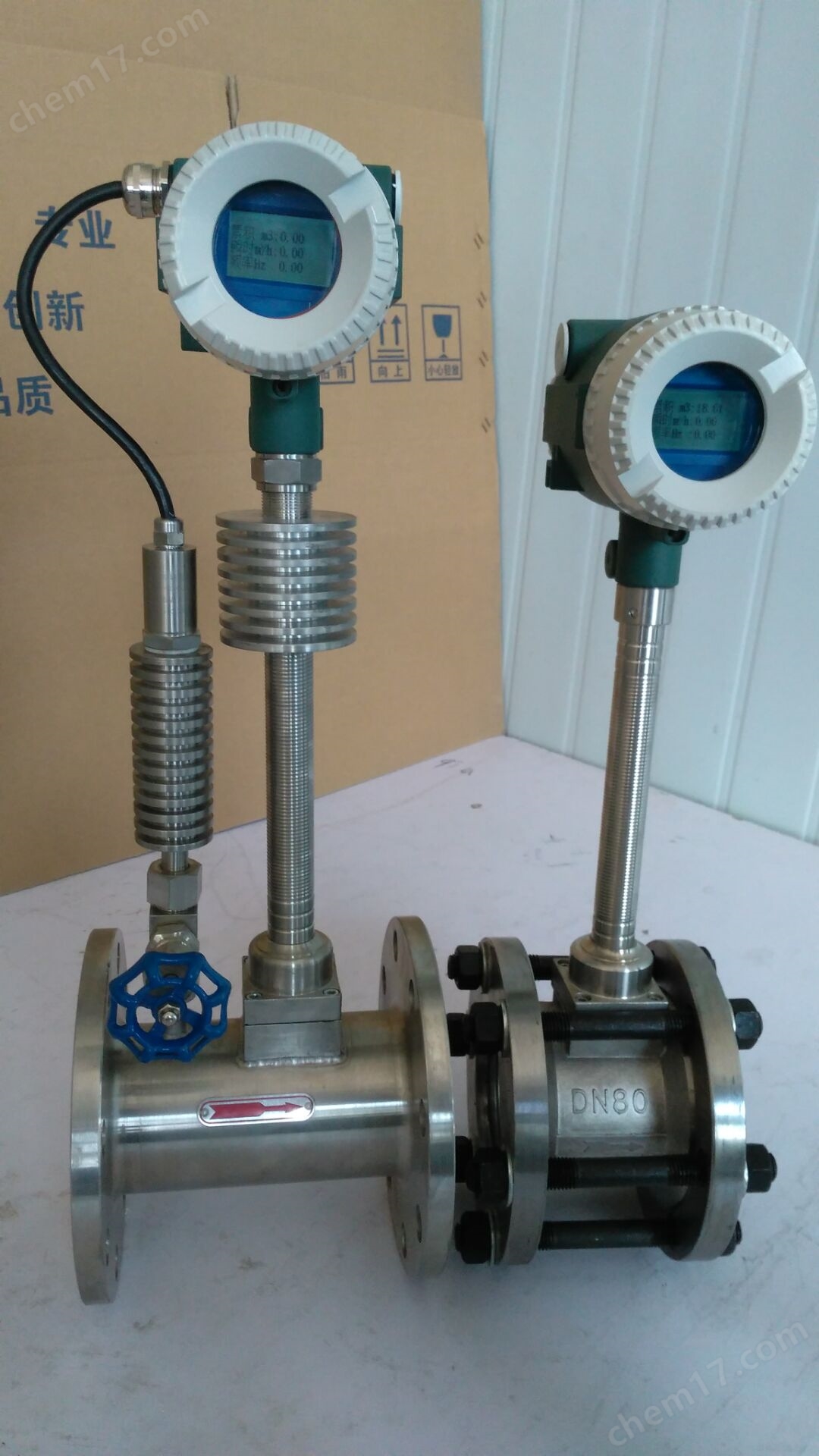

蒸汽流量計（渦街流量計）

威海誠信達儀表有限公司

我們公司的服務宗旨是：誠信做事，誠信做人！讓客戶滿意，放心，省心！

關鍵詞:蒸汽流量計廠家選型報價，型號DN15-300規格齊全，現貨供應，*，質量保證，歡迎新老客戶咨詢訂貨。
蒸汽流量表工作原理：

      蒸汽流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比"。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。

誠信達儀表核心：只有專注才能做強，只有做強才能做大，走自主品牌發展之路，堅持“為客戶提供高標準，高質量，高性價比的儀器儀表產品和服務，威海誠信達儀表有限公司在市場上發揚，人無我有，人有我優，人優我特，的創新基礎。將不斷加強和完善企業文化的建設，為創建一個自強，包容，創新有責任感的*儀器儀表企業而奮斗！

當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街"。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

蒸汽流量計產品優勢：
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗*，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜zui長10米。
▲量程比寬達20:1。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

蒸汽流量計技術參數：

1、測量介質：氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65
蒸汽流量計產品選型：

蒸汽流量計安裝示意圖：

誠信達提示:供貨周期為:1-2個工作日，特殊規格需咨詢確定。垂詢！我們將竭誠為您服務

特別*：

熱式氣體質量流量計

      CXD-TMF熱式氣體質量流量計是依據吸收熱的速度直接與質量流量相關的原理，該儀表的傳感器由兩個基準級熱電阻 ( 鉑RTD) 組成。一個是質量速度傳感器 T1 ，一個是測量氣體溫度變化的溫度傳感器 T2 。當這兩個 RTD 置于被測氣體中時，其中傳感器 T1 被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器 T2 用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量 , 傳感器 T1 的溫度下降，要維持 T1 、 T2 恒定的溫度差， T1 的加熱功率就要增大。根據熱效應的金氏定律。移動的氣體分子撞擊熱電阻時吸收帶走熱量，流量越大，接觸熱電阻的分子越多，吸收的熱量越多，熱吸收與某種氣體的分子數，熱學特性和流動特性有關。加熱功率 P 、溫度差 △ T （ T1-T2 ）與質量流量 Q有確定的數學關系式。

P/ △ T=K1+K2 f(Q)K3
K1 、 K2 、 K3 是與氣體物理性質有關的常數。

熱式氣體質量流量計區別于其它氣體流量計，不需要進行壓力和溫度修正，直接測量氣體的質量流量，是真正的直接式質量流量計，一支傳感器可以做到量程從極低到高量程。

熱式氣體質量流量計使用范圍及特點

質量計算，標況體積測量，降低計量誤差

專有流量數據模型算法，可實現高線性，高重復性，高精度

高性能智能微處理器計模數，數模轉換芯片

寬量程比1：1000，測量大口徑低流速流量時，可忽略壓損，低流速測量靈敏，zui小流量可側低至0.05m/s

選型，安裝，使用，維護簡單，可在線不斷流拆裝和維護（插入式）

無可動部件，震動影響可忽略

對粉塵等小顆粒不敏感，適合各類單一或混合氣體流量測量。

熱式氣體性能表

使用介質：不含水分的氣體

流速范圍：0~60m/s (標準狀態為20度，0.10133mpa),超出測量范圍請與廠家協商定制。

準確度：1%的讀數，0.5%滿量值

重復性：0.2%的滿量值

溫度范圍：環境溫度-20度~70度，介質溫度-20度~120度或-20度~350度

供電電源：24V/220V

模擬輸出：4~20mA

響應時間：小于1秒

溫度系數：0.05%/c

通訊接口：串口輸出RS485，HART

在線顯示：液晶顯示瞬時，積累流量和熱量

過程壓力:小于4.2mpa

過程連接：鎖緊裝置/球閥連接，法蘭連接，法蘭卡裝，

防爆等級：ExdllC114

防護等級：傳感器IP67，變送器IP65

報警點：繼電器干接點輸出，可選擇上線單包警點或上下限雙報警點

傳感器直徑：3mm/4mm/5mm

探桿直徑：標準為18mm

傳感器材質：標準為1Cr18Ni9Ti :304L,哈C，鉭

探桿材質：標準為1Cr18Ni9Ti :304L,哈C，鉭

外殼材質：危險領域安裝外殼為粉末涂層的鋁壽件

電器接口：M20X1.5
壓力損失：對直徑大于DN80的管道可以忽略不計

威海誠信達儀表有限公司

地址：山東省威海市經區*工業園
