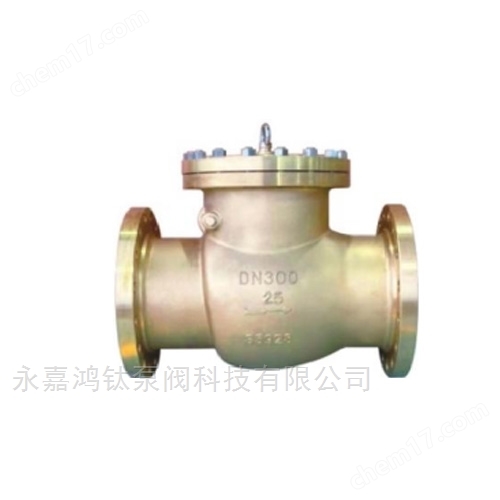

目錄:永嘉鴻鈦泵閥科技有限公司>>截止閥>> Hy44F(W)旋啟式止回閥
| 參考價 | 面議 |
| 參考價 | 面議 |
更新時間：2025-07-16 09:20:54瀏覽次數：32評價
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 工作溫度 | 其他 | 結構形式 | 旋啟式 |
|---|---|---|---|
| 類型(通道位置) | 其他 | 零部件及配件 | 其他 |
| 流動方向 | 其他 | 壓力環境 | 其他 |
| 應用領域 | 綜合 | 種類 | 其他 |
Hy44F(W)型 旋啟式止回閥用途及特點
氧氣止回閥用于氧氣管道防止介質倒流作用，Hy41型只能水平安裝，Hy44 旋啟式可用于垂直安裝。為防止啟閉時發出較重的響聲，密 封面最好用PTFE 聚四氟乙烯材料。
Hy44F(W)型 旋啟式止回閥執行標準
·設計與制造按JB/T10530;
·法蘭尺寸按JB/T79、JB/T82;
·結構長度按GB/T12221;
·檢驗按JB/T9092。

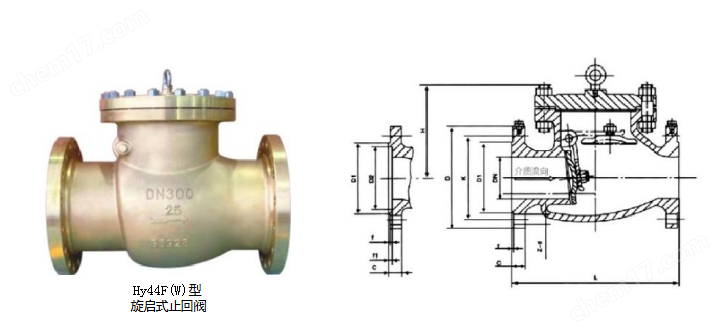

主要外形及連接尺寸
Hy44F(W)-□T(P)型氧氣專用止回閥
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) |
D |
D1 |
K |
L |
f |
C |
Z-d |
H |
1.6 | 15 | 95 | 45 | 65 | 130 | 2 | 14 | 4-①14 | 75 |
20 | 105 | 55 | 75 | 150 | 2 | 14 | 4-①14 | 95 | |
25 | 115 | 65 | 85 | 160 | 2 | 14 | 4-①14 | 100 | |
32 | 135 | 78 | 100 | 180 | 2 | 16 | 4-①18 | 110 | |
40 | 145 | 85 | 110 | 200 | 3 | 16 | 4-Φ18 | 120 | |
50 | 160 | 100 | 125 | 230 | 3 | 16 | 4-Φ18 | 135 | |
65 | 180 | 120 | 145 | 290 | 3 | 18 | 4-①18 | 175 | |
80 | 195 | 135 | 160 | 310 | 3 | 20 | 8-Φ18 | 180 | |
100 | 215 | 155 | 180 | 350 | 3 | 20 | 8-Φ18 | 215 | |
125 | 245 | 185 | 210 | 400 | 3 | 22 | 8-Φ18 | 240 | |
150 | 280 | 210 | 240 | 480 | 3 | 24 | 8-Φ23 | 325 | |
200 | 335 | 265 | 295 | 550 | 3 | 26 | 12-Φ23 | 385 |
主要外形及連接尺寸
Hy44F(W)-□T(P)型氧氣專用止回閥
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) |
D |
D1 |
K |
L |
f |
C |
Z-d |
H |
1.6 | 250 | 405 | 320 | 355 | 650 | 3 | 30 | 12-Φ25 | 430 |
300 | 460 | 375 | 410 | 750 | 4 | 30 | 12-Φ25 | 490 | |
350 | 520 | 435 | 470 | 850 | 4 | 34 | 16-Φ25 | 560 | |
400 | 580 | 485 | 525 | 950 | 4 | 36 | 16-Φ30 | 630 | |
450 | 640 | 545 | 585 | 1050 | 4 | 40 | 20-φ30 | 710 | |
500 | 705 | 608 | 650 | 1150 | 4 | 44 | 20-φ34 | 800 | |
600 | 840 | 718 | 770 | 1350 | 5 | 48 | 20-41 | 890 | |
2.5 | 15 | 95 | 45 | 65 | 130 | 2 | 16 | 4-φ14 | 75 |
20 | 105 | 55 | 75 | 150 | 2 | 16 | 4-Φ14 | 95 | |
25 | 115 | 65 | 85 | 160 | 2 | 16 | 4-Φ14 | 100 | |
32 | 135 | 78 | 100 | 180 | 2 | 18 | 4-Φ18 | 110 | |
40 | 145 | 85 | 110 | 200 | 3 | 18 | 4-Φ18 | 120 | |
50 | 160 | 100 | 125 | 230 | 3 | 20 | 4-Φ18 | 135 | |
65 | 180 | 120 | 145 | 290 | 3 | 22 | 8-Φ18 | 175 | |
80 | 195 | 135 | 160 | 310 | 3 | 22 | 8-φ18 | 185 | |
100 | 230 | 160 | 190 | 350 | 3 | 24 | 8-φ23 | 215 | |
125 | 270 | 188 | 220 | 400 | 3 | 28 | 8-φ25 | 240 | |
150 | 300 | 218 | 250 | 480 | 3 | 30 | 8-φ25 | 325 | |
200 | 360 | 278 | 310 | 550 | 3 | 34 | 12-Φ25 | 385 | |
250 | 425 | 332 | 370 | 650 | 3 | 36 | 12-Φ30 | 430 | |
300 | 485 | 390 | 430 | 750 | 4 | 40 | 16-30 | 490 | |
350 | 550 | 448 | 490 | 850 | 4 | 44 | 16-Φ34 | 560 | |
400 | 610 | 505 | 550 | 950 | 4 | 48 | 16-34 | 630 |
主要外形及連接尺寸
Hy44F(W)-□T(P)型氧氣專用止回閥
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) |
D |
D1 |
D2 |
K |
L |
f |
f1 |
C |
Z-d |
H |
2.5 | 450 | 660 | 555 | 600 | 1050 | 4 | 50 | 20-Φ34 | 710 | ||
500 | 730 | 610 | 660 | 1150 | 4 | 52 | 20-Φ41 | 800 | |||
600 | 840 | 718 | 770 | 1350 | 5 | 56 | 20-Φ41 | 890 | |||
4.0 | 15 | 95 | 45 | 40 | 65 | 130 | 2 | 4 | 16 | 4-φ14 | 75 |
20 | 105 | 55 | 51 | 75 | 150 | 2 | 4 | 16 | 4-Φ14 | 95 | |
25 | 115 | 65 | 58 | 85 | 160 | 2 | 4 | 16 | 4-Φ14 | 100 | |
32 | 135 | 78 | 66 | 100 | 180 | 2 | 4 | 18 | 4-Φ18 | 110 | |
40 | 145 | 85 | 76 | 110 | 200 | 3 | 4 | 18 | 4-Φ18 | 120 | |
50 | 160 | 100 | 88 | 125 | 230 | 3 | 4 | 20 | 4-Φ18 | 135 | |
65 | 180 | 120 | 110 | 145 | 390 | 3 | 4 | 22 | 8-Φ18 | 175 | |
80 | 195 | 135 | 121 | 160 | 310 | 3 | 4 | 22 | 8-Φ18 | 185 | |
100 | 230 | 160 | 150 | 190 | 350 | 3 | 4.5 | 24 | 8-23 | 215 | |
125 | 270 | 188 | 176 | 220 | 400 | 3 | 4.5 | 28 | 8-Φ25 | 240 | |
150 | 300 | 218 | 204 | 250 | 480 | 3 | 4.5 | 30 | 8-Φ25 | 325 | |
200 | 375 | 282 | 260 | 320 | 550 | 3 | 4.5 | 38 | 12-30 | 385 | |
250 | 445 | 345 | 313 | 385 | 650 | 3 | 4.5 | 42 | 12-Φ34 | 430 | |
300 | 510 | 408 | 364 | 450 | 750 | 4 | 4.5 | 46 | 16-Φ34 | 490 | |
350 | 570 | 465 | 422 | 510 | 850 | 4 | 5 | 52 | 16-Φ34 | 560 | |
400 | 655 | 535 | 474 | 585 | 950 | 4 | 5 | 58 | 16-Φ41 | 630 | |
450 | 680 | 560 | 524 | 610 | 1050 | 4 | 5 | 60 | 20-Φ41 | 710 | |
500 | 755 | 612 | 576 | 670 | 1150 | 4 | 5 | 62 | 20-Φ48 | 800 | |
600 | 890 | 730 | 678 | 795 | 1350 | 5 | 6 | 62 | 20-φ54 | 890 |
