JY41W型氧氣專用截止閥 DN32~125 PN16~40是為氧氣管網特殊設計的專用閥門。廣泛應用于鋼鐵、冶金、石油、化工等用氧工程的管網中。該系列產品除了具有普能閥 門的功能外又有其自身的特點。我公司該系列產品從所用材料上分為兩大類：一類是選用了精密鑄造硅黃銅為閥體、閥蓋、閱瓣的用材。 另一類是選用了優質不銹鋼為閥體、閥蓋、閥瓣的用材。
JY41W型氧氣專用截止閥 DN32~125 PN16~40用途及特點
本產品系特殊設計的全銅或全不銹鋼閥門。主要用于氧壓機后的管網。
本系列產品根據通徑的大小采用不同的結構：小通徑為普通結構，大通徑增設副閥瓣或旁通以平衡閥前后壓差，減少啟閉力矩。在制 造時采用嚴格禁油措施，并有所有零件在安裝前均進行嚴格的脫脂處理。所有通徑閥門法蘭端都設有導電螺孔，以防靜電。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥瓣 | 閥桿 | 支架 | 手輪 | 墊片、填料 |
材料 | 16-4硅黃銅 |
不銹鋼 | 鑄鋼 |
鋼管 |
聚四氟乙烯 | ||
不銹鋼 | 不銹鋼 | ||||||
主要性能規范
公稱壓力MPa | 1.6 | 2.5 | 4.0 |
水壓強度試驗壓力MPa | 2.4 | 3.75 | 6.0 |
水壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓強度試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
最大工作壓力MPa | 1.6 | 2.5 | 4.0 |
工作溫度 | -20~150℃ | ||
適用介質 | 氧氣、氮?dú)?、空氣?/span> | ||
執行標準
·設計與制造按JB/T10530;
·法蘭尺寸按JB/T79、JB/T82;
·結構長度按GB/T12221;
·檢驗按JB/T9092。

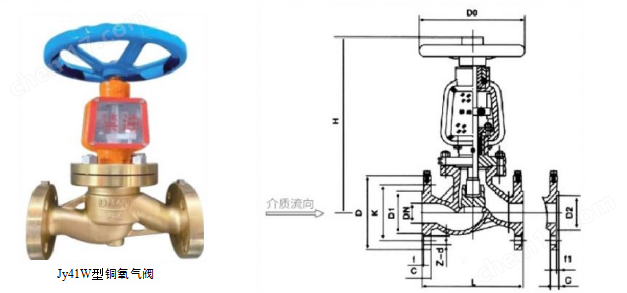

主要外形及連接尺寸
Jy41W-16T(P)型氧氣專用截止閥
公稱通徑DN(mm) | D0 | D | D1 | K | L | f | C | Z-d | H |
32 | 125 | 135 | 78 | 100 | 180 | 2 | 16 | 4-Φ18 | 312 |
40 | 160 | 145 | 85 | 110 | 200 | 3 | 16 | 4-Φ18 | 328 |
50 | 180 | 160 | 100 | 125 | 230 | 3 | 16 | 4-φ18 | 450 |
65 | 320 | 180 | 120 | 145 | 290 | 3 | 18 | 4-Φ18 | 530 |
80 | 360 | 195 | 135 | 160 | 310 | 3 | 20 | 8-φ18 | 560 |
100 | 400 | 215 | 155 | 180 | 350 | 3 | 20 | 8-Φ18 | 618 |
125 | 450 | 245 | 185 | 210 | 400 | 3 | 22 | 8-18 | 675 |
Jy41W-25T(P)型氧氣專用截止閥
公稱通徑DN(mm) | D0 | D | D1 | K | L | f | C | Z-d | H |
32 | 125 | 135 | 78 | 100 | 180 | 2 | 16 | 4-Φ18 | 312 |
40 | 160 | 145 | 85 | 110 | 200 | 3 | 16 | 4-Φ18 | 328 |
50 | 180 | 160 | 100 | 125 | 230 | 3 | 16 | 4-φ18 | 450 |
65 | 320 | 180 | 120 | 145 | 290 | 3 | 18 | 4-Φ18 | 530 |
80 | 360 | 195 | 135 | 160 | 310 | 3 | 20 | 8-Φ18 | 560 |
100 | 400 | 215 | 155 | 180 | 350 | 3 | 20 | 8-Φ18 | 618 |
125 | 450 | 245 | 185 | 210 | 400 | 3 | 22 | 8-Φ18 | 675 |
Jy41W-40T(P)型氧氣專用截止閥
公稱通徑DN(mm) | D0 | D | D1 | D2 | K | L | f | f1 | C | Z-d | H |
32 | 125 | 135 | 78 | 66 | 100 | 180 | 2 | 4 | 18 | 8-Φ18 | 312 |
40 | 160 | 145 | 85 | 76 | 110 | 200 | 3 | 4 | 18 | 4-Φ18 | 328 |
50 | 180 | 160 | 100 | 88 | 125 | 230 | 3 | 4 | 20 | 4-Φ18 | 450 |
65 | 320 | 180 | 120 | 110 | 145 | 290 | 3 | 4 | 22 | 8-Φ18 | 530 |
80 | 360 | 195 | 135 | 121 | 160 | 310 | 3 | 4 | 22 | 8-Φ18 | 560 |
100 | 400 | 230 | 160 | 150 | 190 | 350 | 3 | 4.5 | 24 | 8-Φ23 | 618 |
125 | 450 | 270 | 188 | 176 | 220 | 400 | 3 | 4.5 | 28 | 8-φ25 | 675 |
